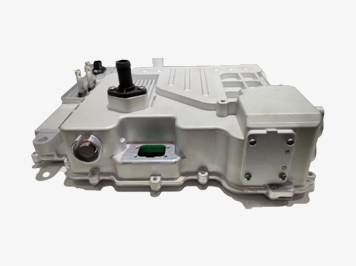

功能安全ASILD碳化硅电机控制器(MCU)

电机控制器(Motor ControlUnit,MCU)作为新能源汽车动力系统“大三电”中最有技术含量的控制器,不仅关系到车辆动力输出的控制器,而且对车辆驾驶的操作性,安全性及舒适性都有重要影响。MCU接受高压电池的高压能量,依据整车控制的扭矩需求指令,把高压直流信号转化为三相交变电流信号输出给电机执行器。同时,系统对输出扭矩指标进行有效的监控,保证输出的扭矩和实际需求扭矩偏差在规定的范围内,切实保证驾驶的安全性和舒适性。

概述
产品特点

      电机控制器(Motor ControlUnit,MCU)作为新能源汽车动力系统“大三电”中最有技术含量的控制器,不仅关系到车辆动力输出的控制器,而且对车辆驾驶的操作性,安全性及舒适性都有重要影响。MCU接受高压电池的高压能量,依据整车控制的扭矩需求指令,把高压直流信号转化为三相交变电流信号输出给电机执行器。同时,系统对输出扭矩指标进行有效的监控,保证输出的扭矩和实际需求扭矩偏差在规定的范围内,切实保证驾驶的安全性和舒适性。
      该MCU解决方案采用ST公司最新一代SiC技术,满足功能安全ASILC扭矩安全的需求,具有高功率密度紧凑设计的特点。方案优化了整体结构设计,使电容器和SiC紧贴水冷板,从而使得电容器和SiC都得到充分水冷散热,进一步缩小整机体积。产品的整体电磁兼容设计满足Class3的要求,在设计上尽可能使控制板和驱动板分离,并采用适当的屏蔽方式和输入滤波,最终实现EMC性能和热性能的最优参数。此外,该解决方案能快速应对功率模块的各种故障(短路、过流、过压、过温等),保证功率模块的安全性。
      公司致力于提供优质的动力域(单电机、双电机电控、电源产品DCDC、OBC等)产品量产解决方案:在软 、硬件方面均有成熟的设计模块与产品方案; 团队依据ISO26262、ISO21434及ASPICE的标准要求,满足功能安全、信息安全等开发流程要求。同时,利用符合ASILD等级的多核主控芯片SPC58NN、符合ASILD等级的外部监控安全电源芯片L9396,为复杂算法和功能安全提供了有效保障。

技术参数
主芯片:SPC58NN多核芯片
功能安全芯片:L9396
预驱芯片:L9502
SiC模块
母线电压:兼容400V 电池平台和800V 电池平台
峰值电流:450Arms
持续电流:250Arms
产品优势
功率密度 40kW/L
旋变软解码
结温预估
母线电流预估
PWM过调制功能
电流谐波抑制
