【AutoC赋能ST SR6P3ECR52 MCAL配置】下篇：ADC/ICU实战与LIN/UART/SPI/DMA全解析

1、批量同步PORT中所有SARADC引脚

下发配置SARADC指令后，AutoC 将自动遍历 PORT 模块的全部引脚，并筛选标注 SARADC ，模拟输入信号，完整迁移至 ADC 驱动，自动创建硬件单元、分配唯一通道 ID、同步引脚命名，无需工程师逐条手动新建通道。同时，系统将按硬件单元自动划分 ADC 分组，默认统一配置为软件单次触发、12 位采样精度。

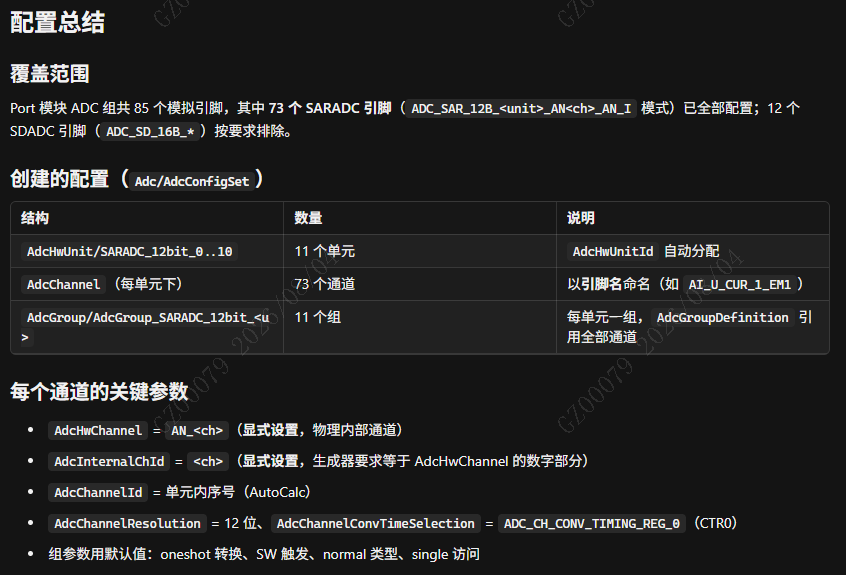

图1：Adc通道分组命名总表

2、按需自定义：区分电流采样硬件触发、其余通道软件触发

基础通道生成完成后，通过自然语言对话下发分层触发需求：电机电流类采样通道启用 GTM 硬件触发模式，温度、电压常规检测通道采用软件单次触发。

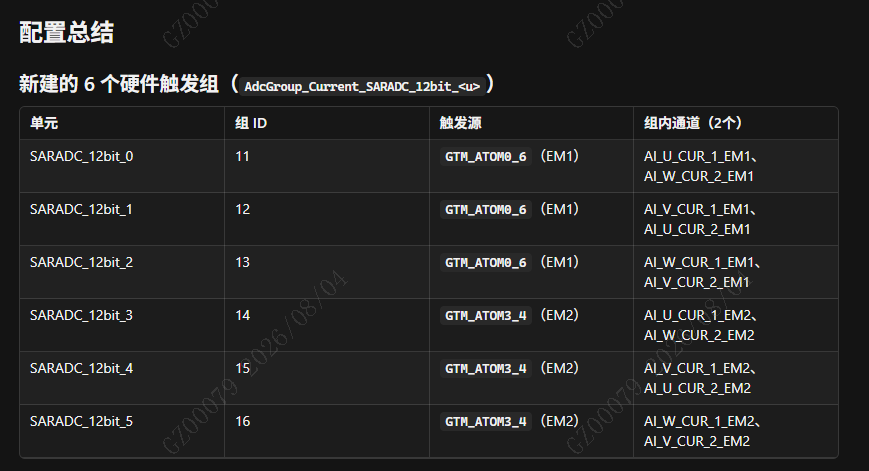

图2：ADC硬件通道分组命名总表

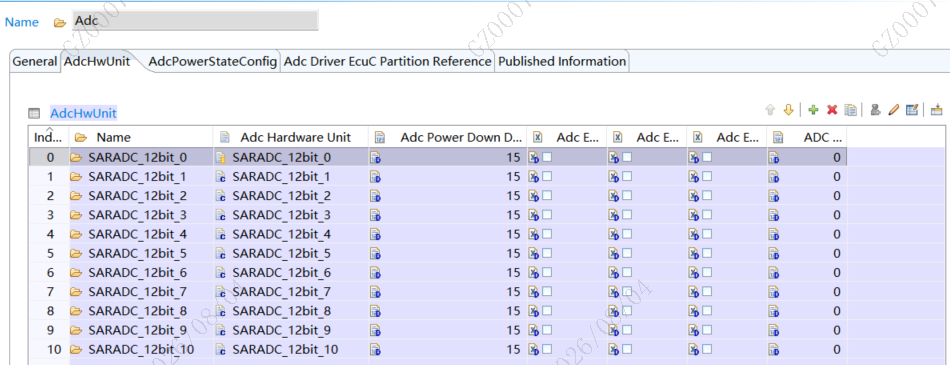

图3：EB工程中的Adc硬件单元分组

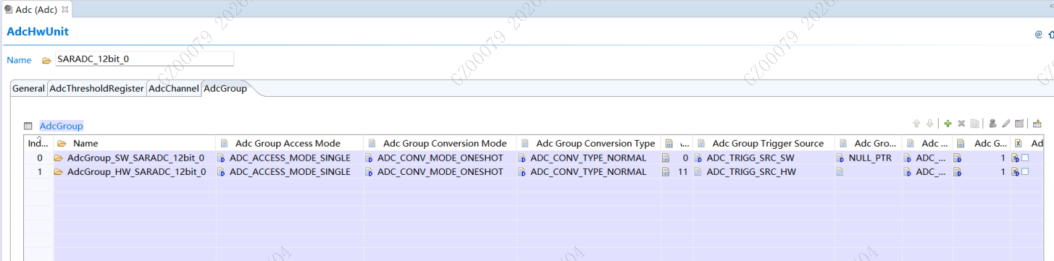

图4：EB工程中的Adc采样触发分组

1、自动映射 14 路 GTM_TIM 硬件通道，默认双边沿检测；

2、支持批量参数修改：指令一键全部改为下降沿触发（故障信号低有效），全通道同步更新无报错。

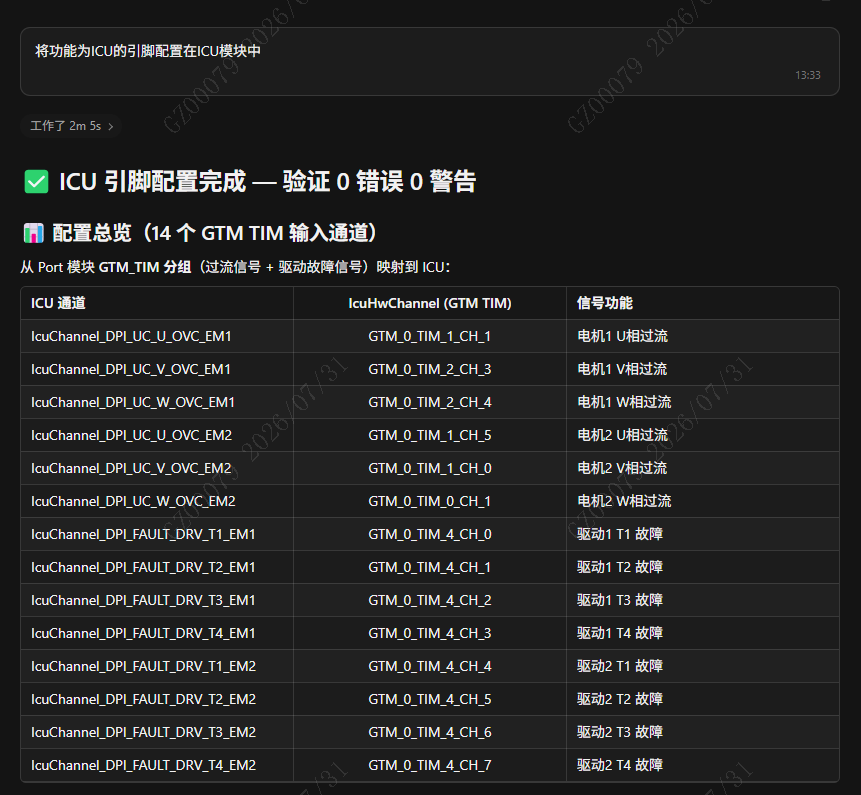

图5：Icu通道硬件映射清单

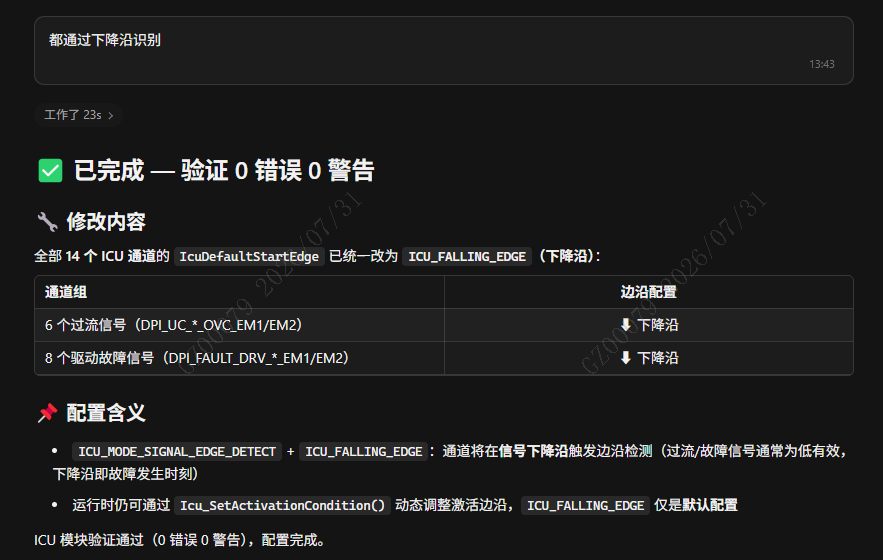

图6：Icu批量修改下降沿完成结果

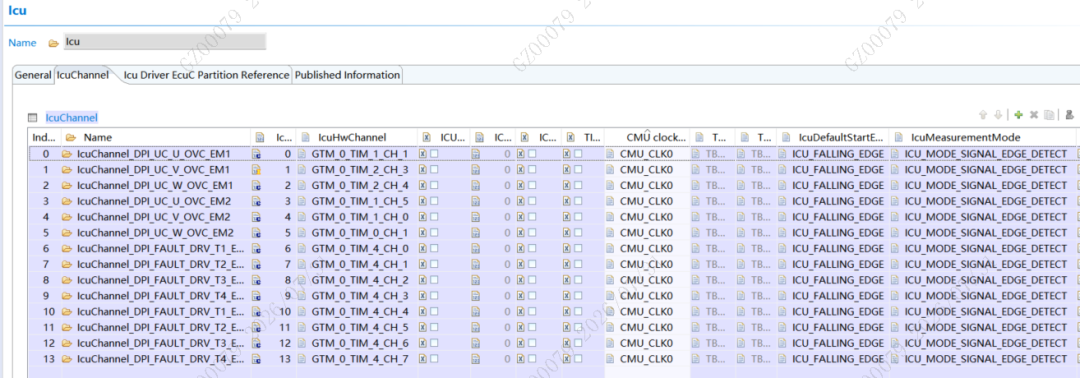

图7：EB工程Icu配置界面

本芯片 LINFlexD 外设同时复用 LIN 主机通道与 UART 控制器，可一次性下发指令批量完成两类通讯外设配置。

1、时钟源选取逻辑

AI 分三步确认合法时钟参考源：

①读取 EB 工程全部可用的时钟枚举候选列表；

②匹配芯片 RM 手册的辅助时钟表，锁定 LIN_CLK 为 LINFlexD 专属输入时钟；

③校验 MCU 时钟树中的 LIN_CLK 频率是否不超过硬件允许的最大值：100MHz，以保证模块间时钟的一致性。

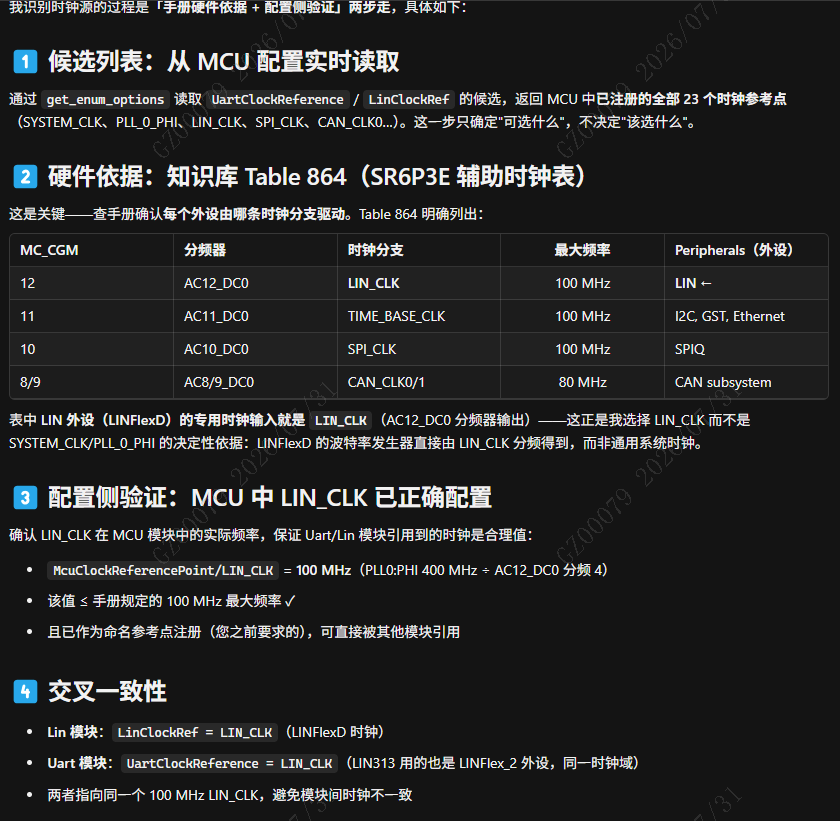

图1：Lin/Uart时钟源匹配完整流程

2、通讯参数取值依据

标准参数自动填充：无特殊需求时将采用行业通用值：

①LIN：19200bps（LIN2.x 主流车规波特率）、13 位同步间隔、强制 MASTER 主机模式（硬件不支持从机）；

②UART：115200bps、8 数据位 + 无校验 + 1 停止位（标准 8N1 串口格式）。

全部参数标注为待确认项，可问询取值依据。

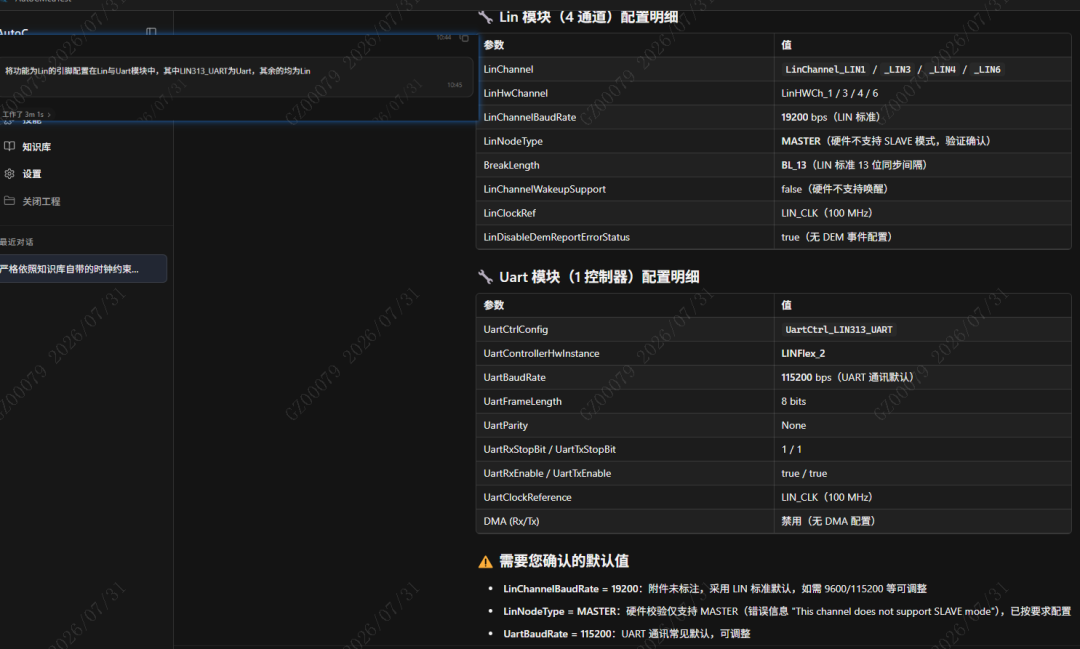

图2：Lin&Uart完整配置明细

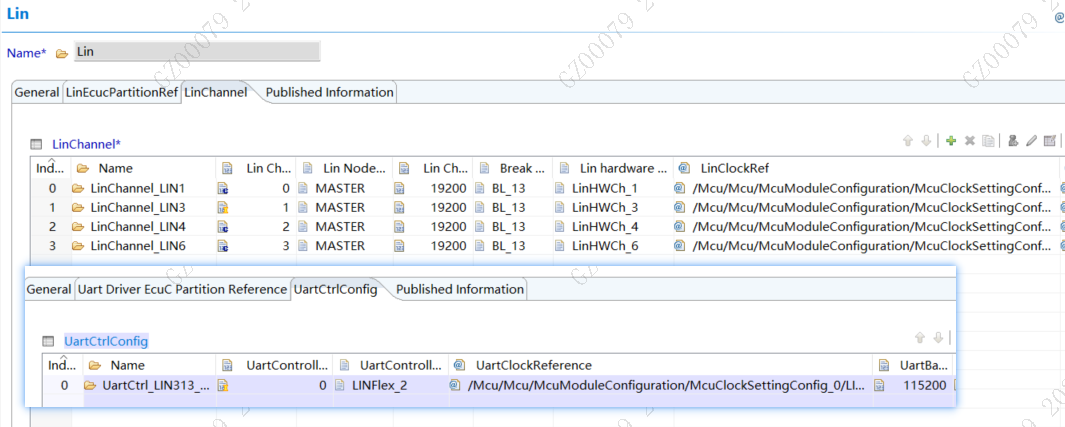

图3：EB工程Lin/Uart配置界面

1、硬件单元识别与设备分配

识别 4 个物理 SPI 单元、7个CS信号，拆分 7 路片选通讯链路，默认生成「1Seq-1Job-1Channel」标准架构，统一采用 1MHz SPI Mode0 参数。

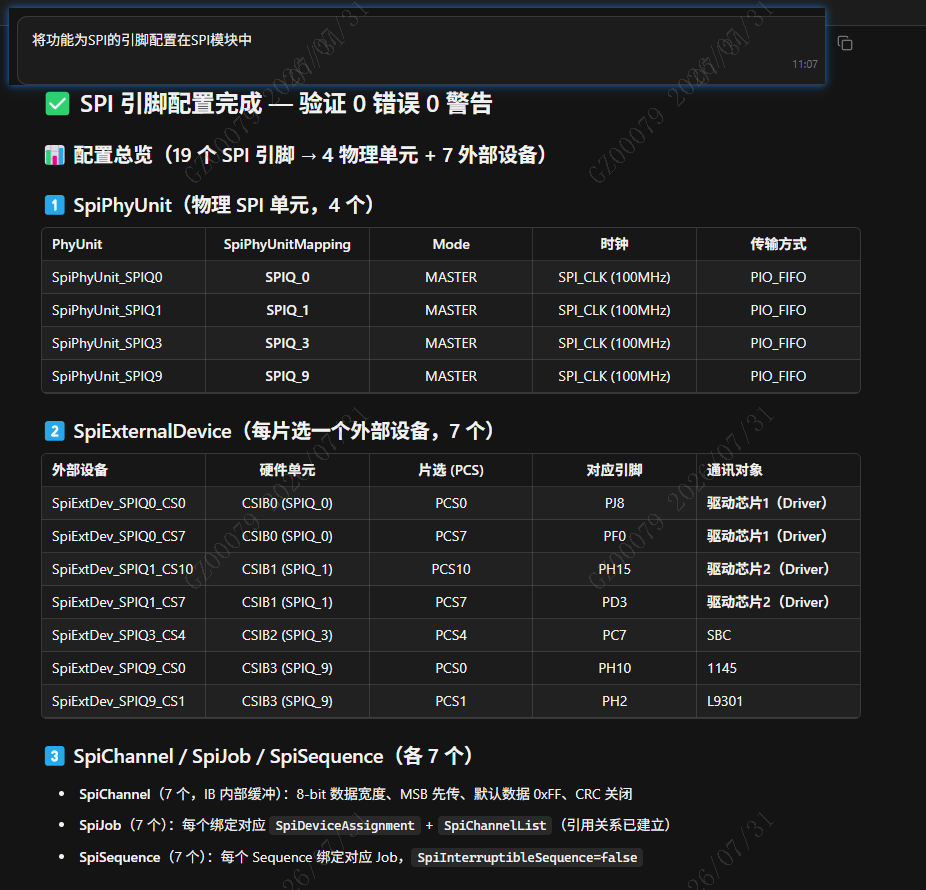

图4：SPI整体配置总览

2、新增驱动芯片知识库，时序自动适配

导入 L9502E 驱动手册后，AI 将自动匹配硬件时序：24bit 帧、5MHz、CPOL=0/CPHA=0、低有效片选，自动同步修正 SPI 基础参数，逐项校验时序裕量，满足手册的最小要求。

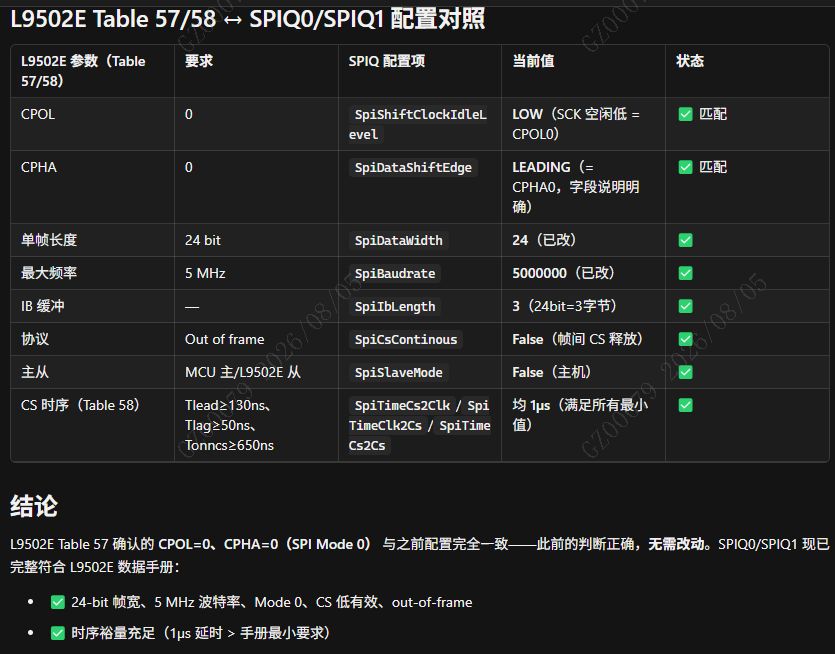

图5：L9502E SPI参数匹配对照表

3、自定义需求批量调整

工程师下发个性化需求：降频至 2MHz，通道由 IB 改为 EB 缓存，AI 同步调整 SpiChannelType、SpiChannelBuffersAllowed 配套参数，并生成完整变更清单。

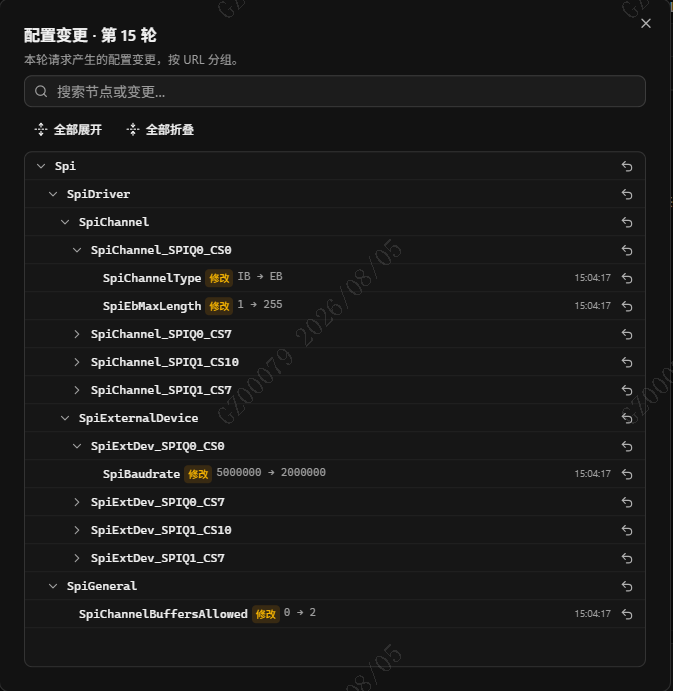

图6：SPI参数修改变更清单

1、统一标准化配置流程

开启外设 DMA ，无需人工双向修改，AI 将全自动完成两端配置：

①外设端自动开启 TX/RX DMA 全局使能，切换传输模式为 DMA；

②检索芯片 SR6P3_DMAMUX 映射表，匹配外设所属 DMA 硬件控制器与源槽位；

③在 DMA 模块自动创建空闲 TX/RX 通道，分配合法通道 ID，绑定外设 FlowControl 信号；

④建立外设与 DMA 双向引用，校验通道编号落在控制器合法区间，规避资源冲突。

2、两大外设实操案例

①SPIQ3 启用 DMA：匹配 DMA_SYS_3 控制器，自动分配 RX 通道 96、TX 通道 97；

②LINFlex2 (UART) 启用 DMA：匹配 DMA_SYS_2 控制器，自动分配 RX 通道 80、TX 通道 81； 整套 DMA 分配链路完整可溯源，工程师可调取 DMAMUX 手册表格进行双重校验，以核查资源分配的合理性。

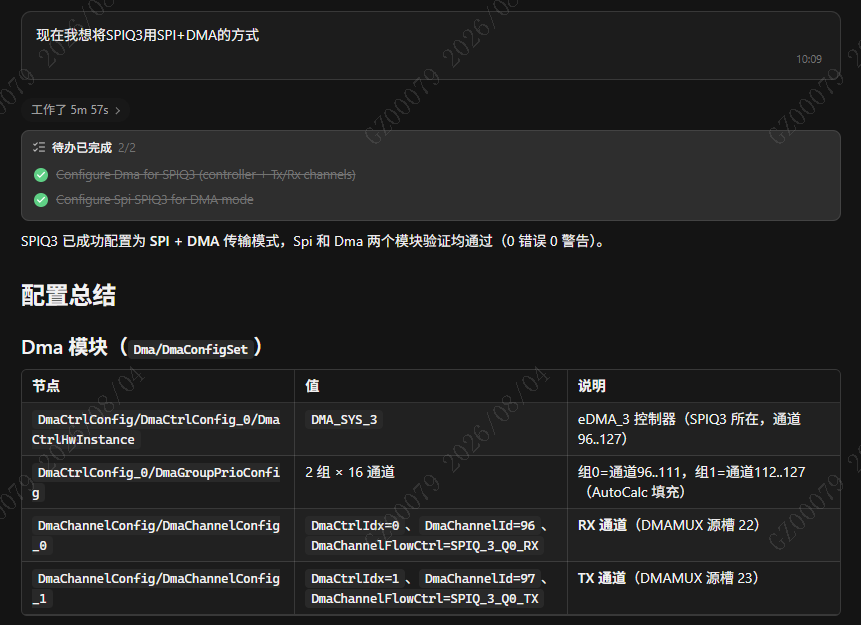

图7：SPI DMA配置总结

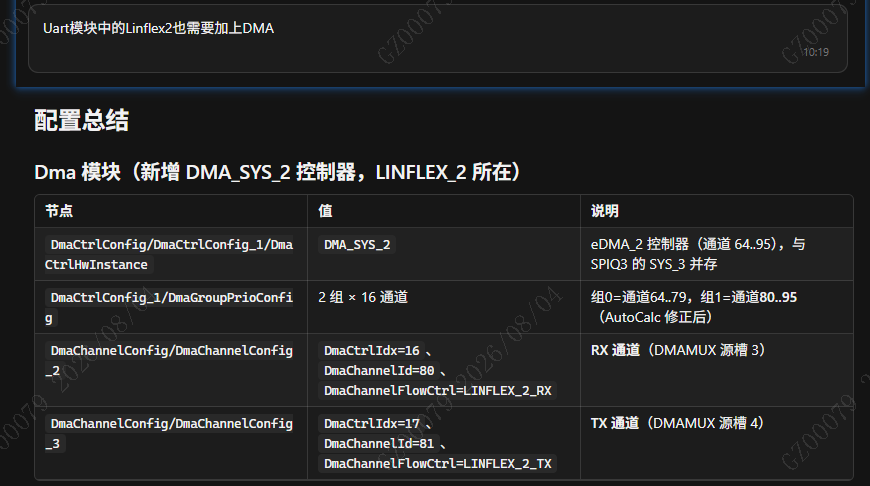

图8：UART DMA配置总结

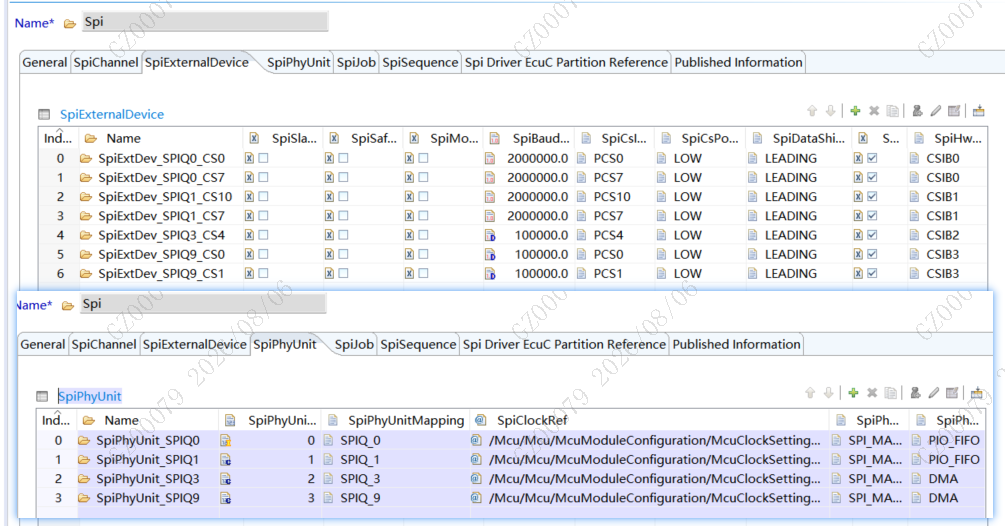

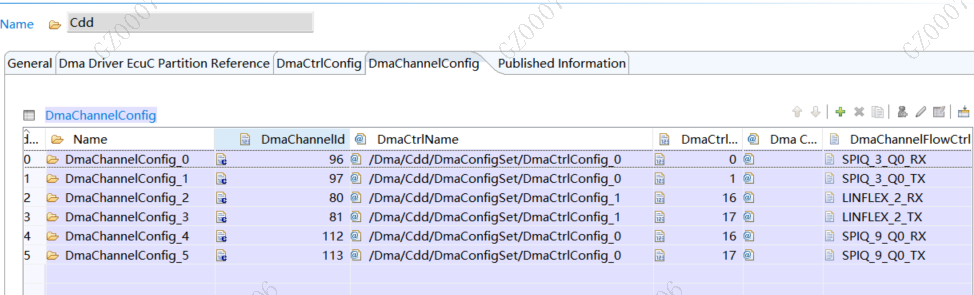

图9：EB SPI最终配置图

图10：EB SPI最终配置图

传统 Git 追溯存在版本提交繁琐、仅支持整版回退等短板。AutoC 内置独立变更管理模块，每一轮配置生成结构化改动清单，清晰展示每一条参数「原值→新值」、所属模块层级。 两种回退模式可灵活适配各类调试场景：

1、全局回退：本轮所有配置不符合预期，一键恢复操作前工程；

2、单条精准回滚：仅撤销个别错误参数，其余自动化配置完整保留，无需重复全量生成。

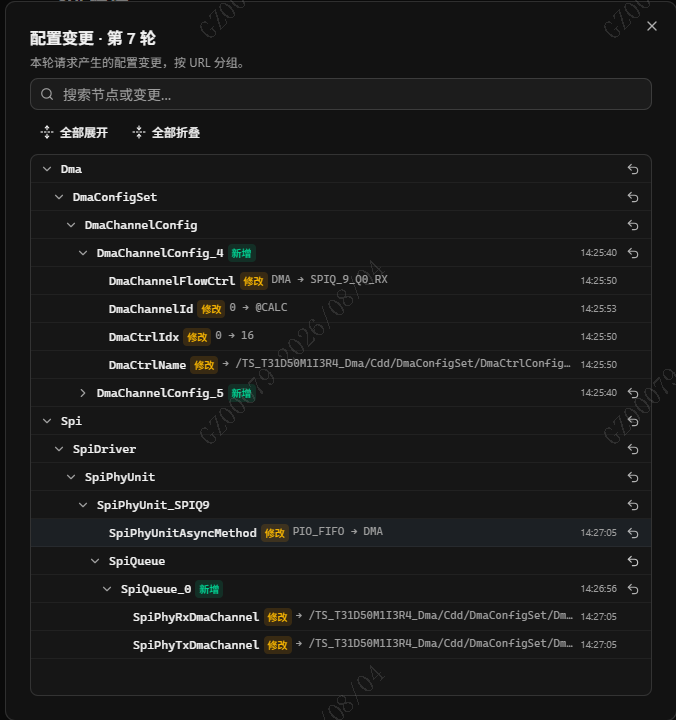

图11：配置变更与回退界面

● 大幅降本增效：

MCU/PORT/DIO/ADC/LIN/SPI/ICU/DMA 全模块自然语言批量生成，省去手册翻阅、人工计算、跨模块重复配置等工作环节；

● 配置可复核、可学习：

全参数支持溯源查询，可输出手册章节 + EB 插件公式，新人可快速掌握标准 MCAL 配置思路；

● 外设深度联动：

PORT↔ADC/DMA↔SPI/UART 双向关联自动同步，杜绝漏配、错配；

● 灵活自定义：

默认行业标准配置，支持下发个性化需求（时钟频率、触发方式、SPI 缓存类型等）；

● 独立回退体系：

脱离 Git 即可查看变更、局部 / 全局回退，调试迭代效率大幅提升；

● 车规合规：

所有配置依托原厂 RM 手册与 EB 插件原生枚举，无非法参数，满足汽车电控项目开发规范。
