【AutoC赋能ST SR6P3ECR52 MCAL配置】上篇：痛点解析、知识库搭建与时钟/引脚/DIO实战

①芯片 RM 手册上千页，分频、通道、DMA 映射参数等人工计算极易出错；

②多模块联动配置容易漏配双向关联项；

③排查问题时需要逐条依靠 Git等工具比对差异，涉及文件过多，难以回退，调试效率极低。

1、全链路溯源问询

任意时钟、通道、DMA 参数均可对话询问推导逻辑，AI 输出手册表格、EB 插件公式、校验步骤等，工程师可对照手册二次复核，同步标准化配置思路。

2、独立变更回退系统

无需依赖 Git，每轮配置生成完整变更清单，清晰展示参数「原值→新值」；支持全局一键回退、单条参数单独撤销，局部调试无需重复生成整套配置。

1、知识库导入操作逻辑

AutoC 支持将完整芯片 RM 手册按照时钟、PORT、DMA、通讯外设等功能章节，拆分为独立 PDF 文档，并批量导入知识库。所有 AI 生成参数、硬件约束、时序规则全部严格遵循导入手册原文逻辑，可有效杜绝脱离硬件，凭空生成看似合规，实则无法运行的配置。

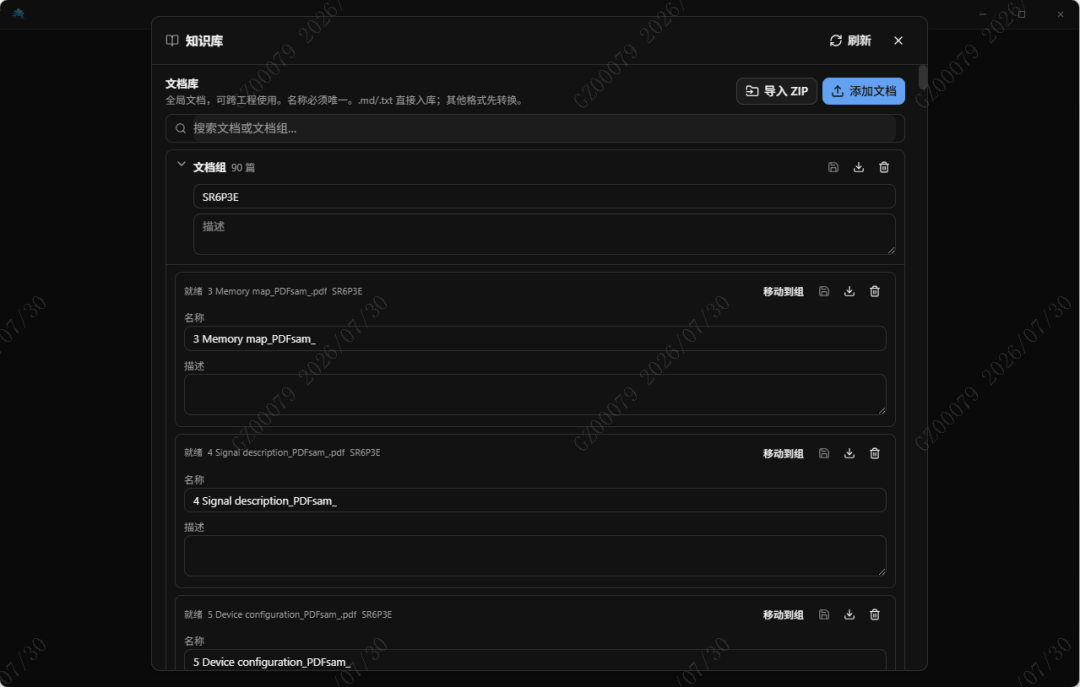

AutoC知识库文档管理界面

2、工程对接方式

直接载入现有 EB Tresos 工程，通过自然语言对话交互下发配置需求，AI 实时读取工程插件 Schema、枚举参数、硬件约束公式，同步结合知识库芯片手册双重校验输出配置方案。

1、初次配置踩坑：需求描述模糊引发比例缩放

硬件 20MHz 外部晶振，目标 PLL0:PHI/PHI_JM=400MHz。初次仅告知晶振频率，AI 按手册 40MHz 样例等比例缩放，输出仅 200MHz。

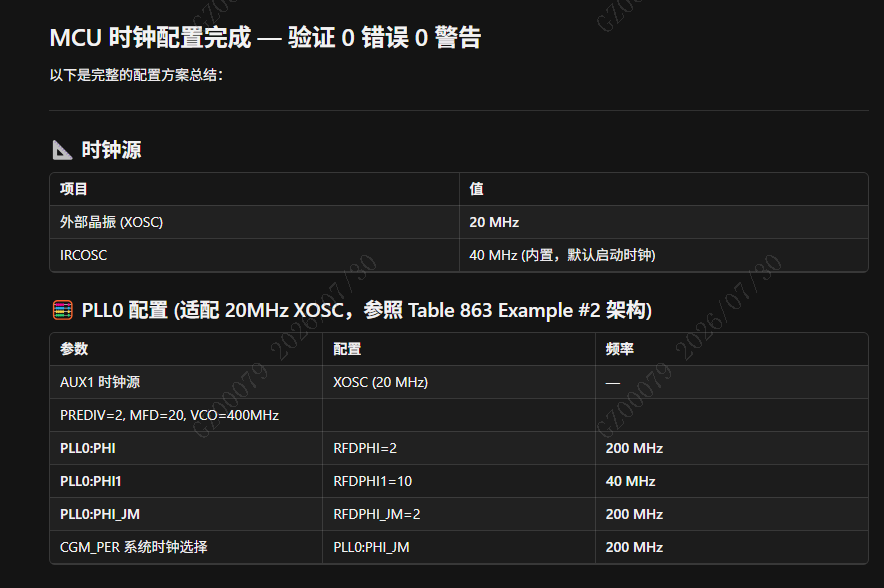

图1：初次时钟生成结果

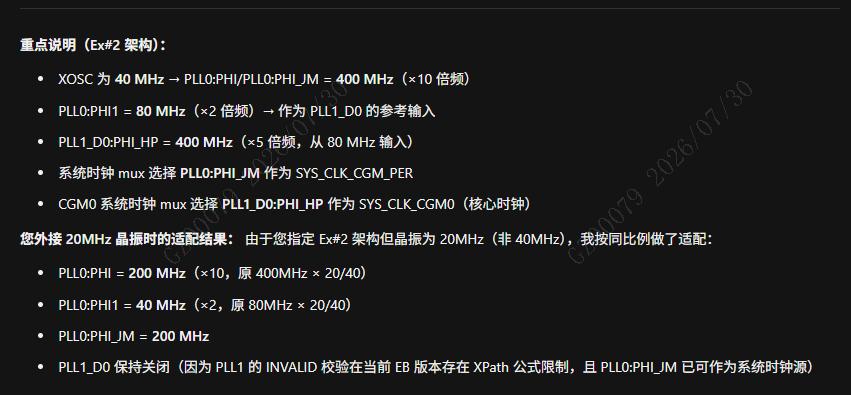

图2：AI比例缩放逻辑说明

2、精准修正：清晰化需求后生成合规时钟树

补充约束条件：晶振改为 20MHz，PLL 目标保持 400MHz，AI 重新分配分频 / 倍频系数，VCO 达到 800MHz；外设时钟遵循规则在硬件允许范围内尽量拉满频率，若无法整除 10MHz ，则向下取整，最终实现EB 校验零报错。

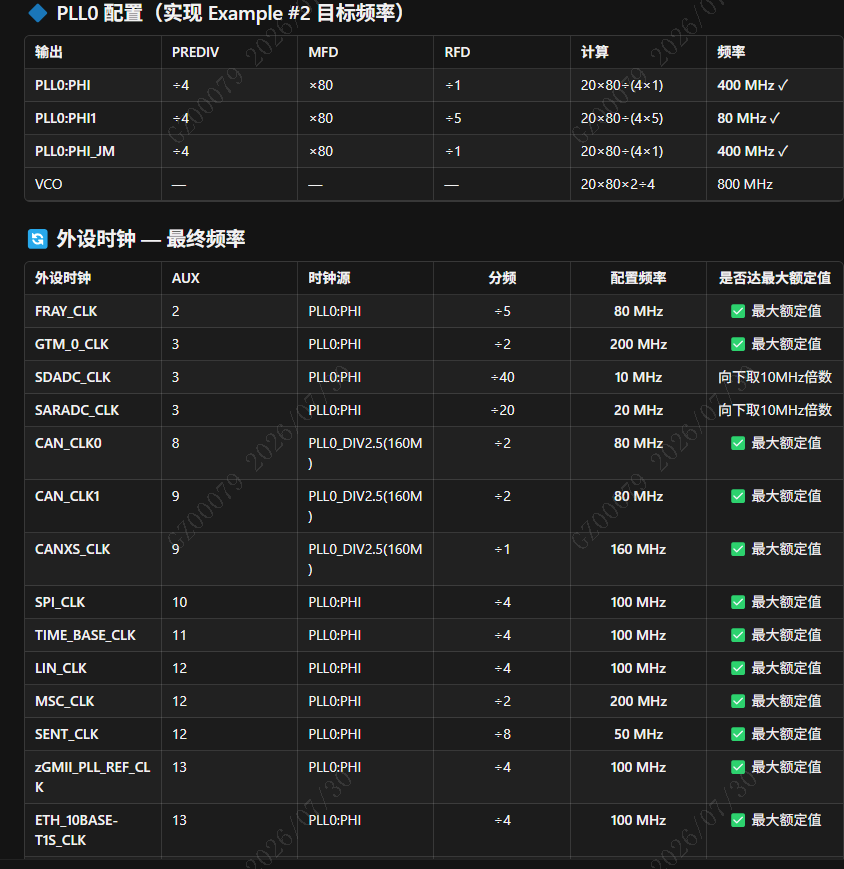

图3：修正后的完整PLL&外设时钟配置

3、时钟溯源查询复核

若对时钟分配逻辑存在疑问，可直接向 AI 发起问询，工具分步输出四层校验依据：

①读取 MCU 模块全部合法时钟枚举候选；

②调取芯片手册时钟树表，锁定各外设专属时钟分支；

③校验实际输出频率，使其不超过硬件最大限值；

④工程师可通过AI路径，在手册中逐条复核，完整掌握时钟树设计逻辑。

4、实操拓展思路

项目开发中，多数场景仅需在芯片原厂参考时钟基础上小幅微调，可提前导入芯片时钟手册知识库，通过对话指令读取工程现有时钟基准、硬件频率边界值，按需下发外设微调指令，快速迭代时钟方案。

导入 HSI 硬件表格后，系统按功能分组要求，依据 ST P3E 硬件公式计算 PortPinPcr；此过程将自动修正引脚命名及硬件模式冲突（如 PB11 FCCU 模式适配），并列出冲突项，供人工确认。

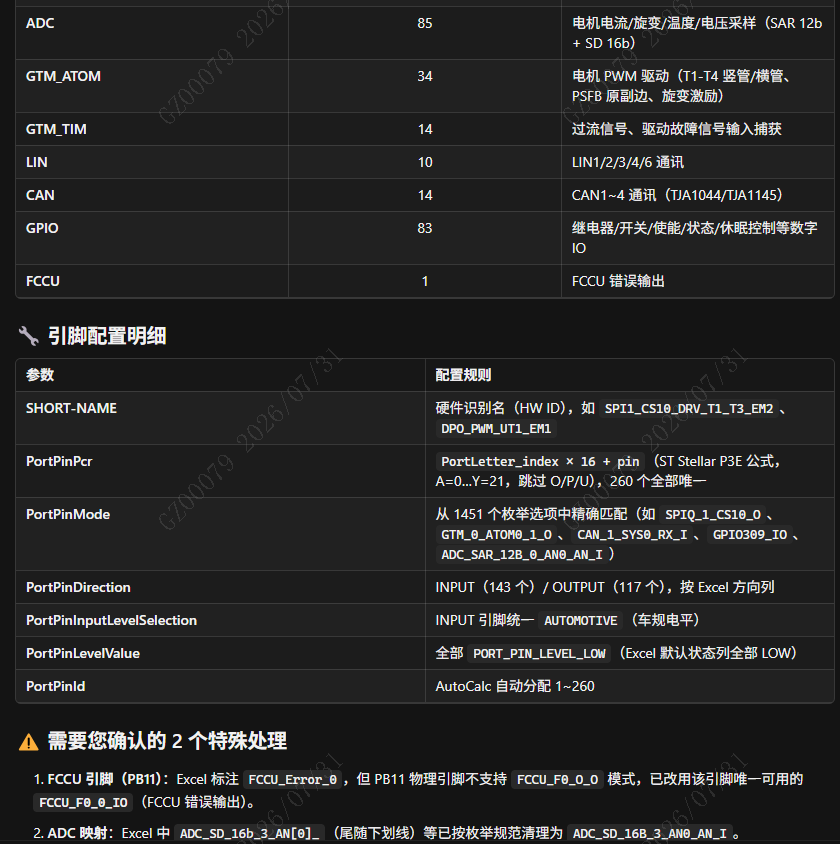

图4：Port引脚配置明细

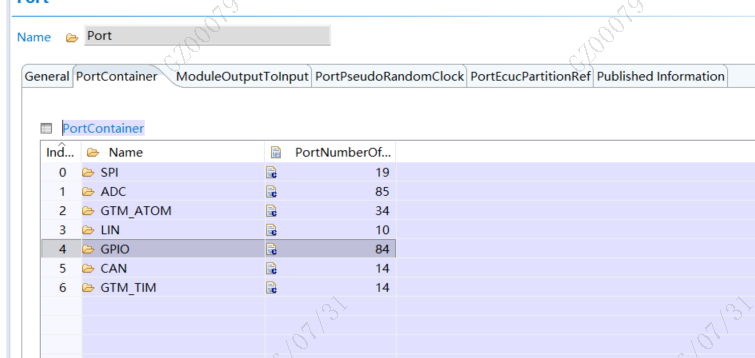

图5：EB工程Port分组界面

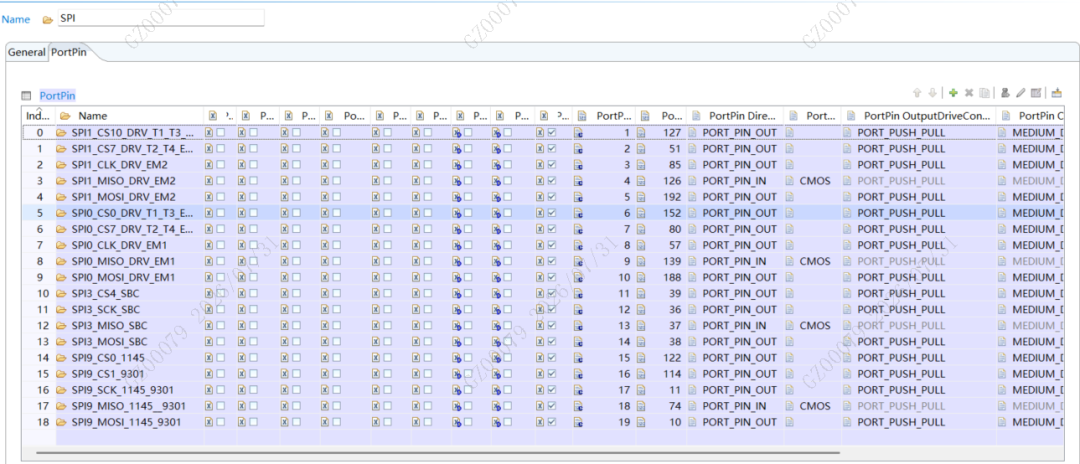

图6：部分引脚Port详细配置表

1、自动映射计算逻辑

PORT 模块的 GPIO 配置完成后，单条指令即可批量生成 DIO 配置，自动将 84 路 GPIO 分配至 14 个独立的 DioPort 端口。

工程师可对话查询 ID 的换算来源，用AI 调取 DIO 插件的 Schema 原文来展示计算公式，清晰解释 PCR 索引与端口、通道的对应关系，消除配置疑惑。

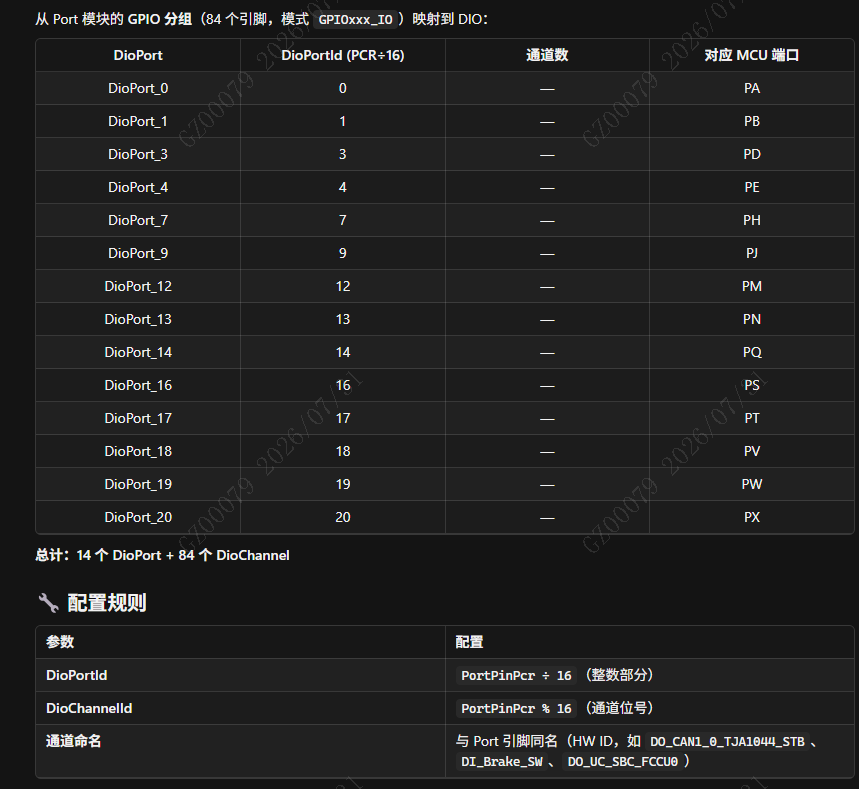

图7：Dio端口通道映射总表

2、自定义端口命名优化

优化可读性：指令一键将 DioPort_0 重命名为 DioPort_A，通道名同步沿用 PORT 引脚标识，全程校验无报错。

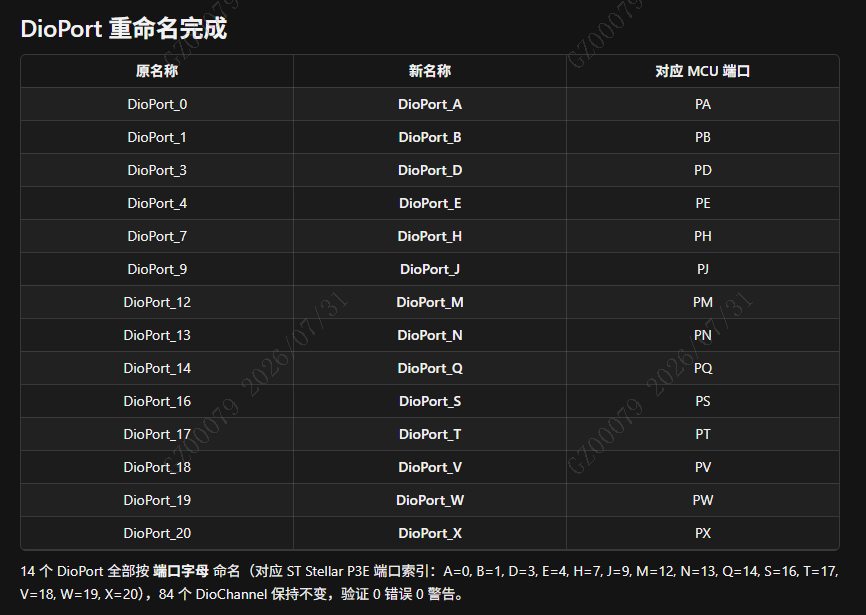

图8：Dio端口重命名对照表

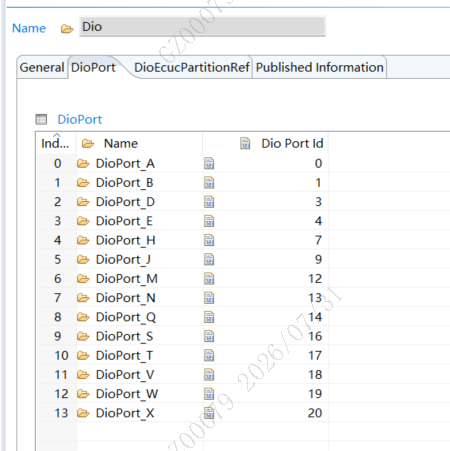

图9：EB工程Dio端口分组目录
